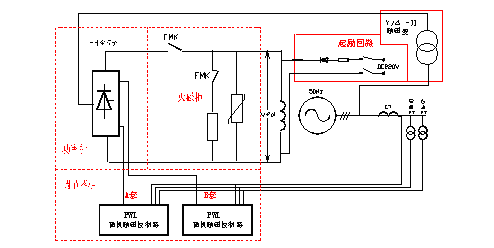

产品名称:PWL-3型微机自并励励磁系统 适用范围:适用于大、中、小型发电机组 产品介绍: 1、系统框图
2、简要说明 PWL-3型微机励磁控制系统通常由励磁变压器、微机励磁调节装置、一组或几组可控硅功率单元、灭磁柜组成。 ● 励磁变压器 ● PWL-3型微机励磁调节装置 ● 由1台或2台PWL微机励磁控制器及操作回路、信号回路组成。 ● 微机励磁调节装置采用远距离控制技术,在300米范围内能可靠地驱动功率柜。 ● 可控柜功率柜 ● 采用三相桥式全控整流电路,结构设计安全可靠易维护。 ● 脉冲变压器耐压高,具有优良的绝缘与动态特性。 ● 多柜并联运行时,有足够的冗余度,而且均流效果好。 ● 采用先进的直流阻断式过电压保护做为阻容吸收回路。 ● 灭磁柜 ● 灭磁单元采用磁场断路器加氧化锌非线性电阻灭磁,小机组采用线性电阻灭磁加过压保护 ● 氧化锌非线性高能电阻,能确保快速吸收从强励顶值电流到10%额定励磁电流范围内磁场能量。 ● 转子回路过电压保护能限制机组异常工况下转子过电压不超过磁场绕组出厂对地电压试验电压幅值的70%。 ● 对于阳级电压较高的系统,装设尖峰电压吸收器, 以防止换相尖峰电压引起的励磁装置故障。
|
